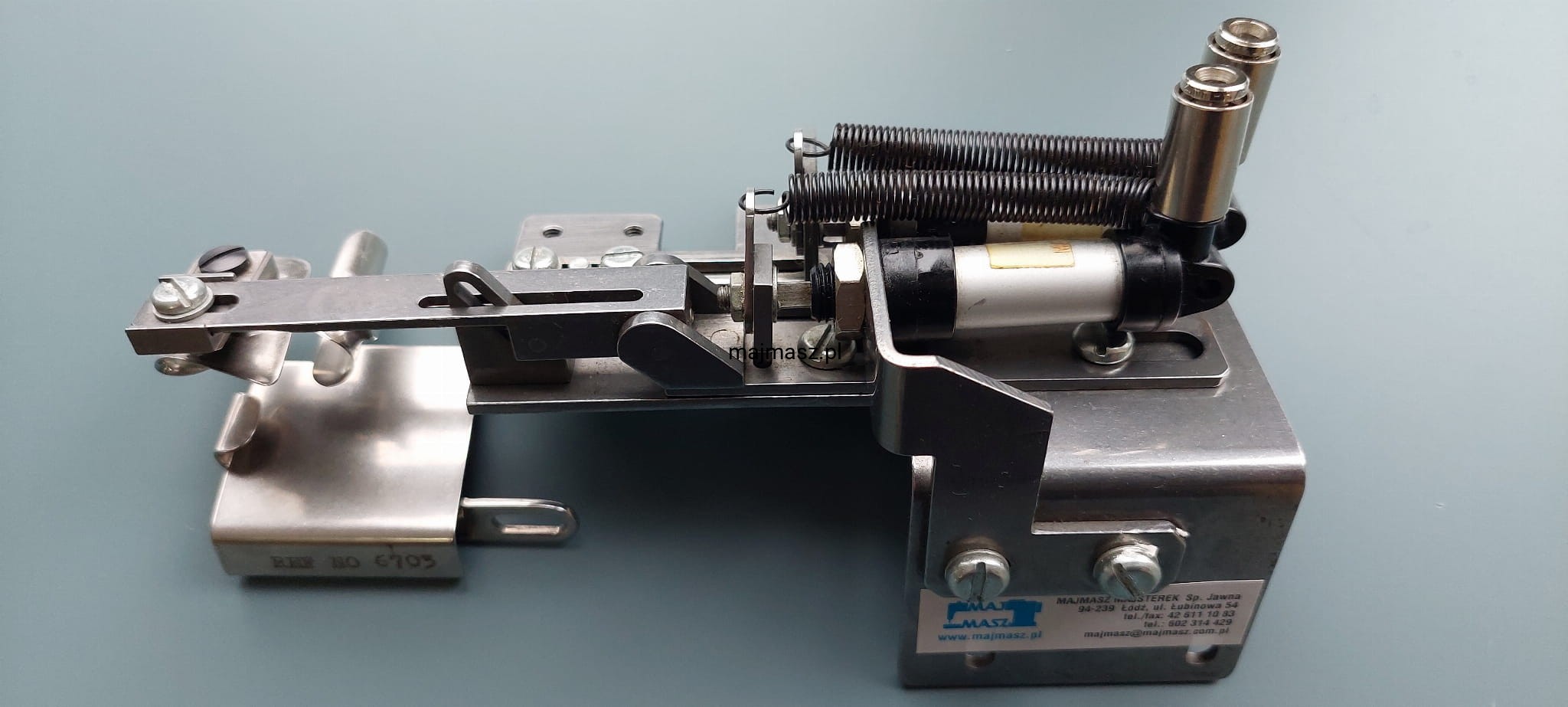

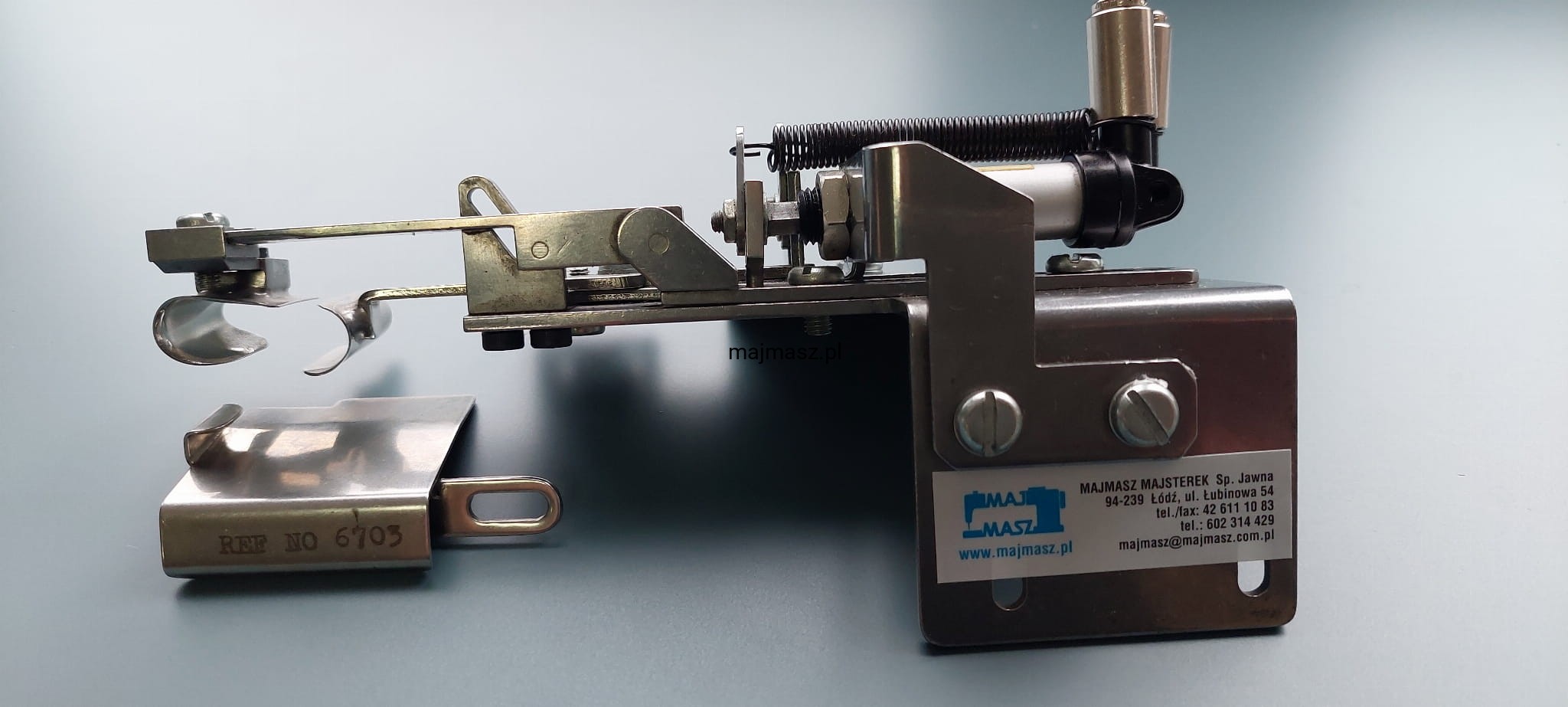

Przyrząd pneumatyczny 97-R-9201F do wszywania ściągacza i lamówki – maszyny dwuigłowe cylindryczne

Specjalistyczny pneumatycznie wspomagany przyrząd formująco-podwijający 97-R-9201F do automatycznych maszyn przemysłowych

Kod produktu: 97-R-9201F

Opis produktu

Wielofunkcyjny przyrząd 97-R-9201F może być zastosowany w kilku różnych procesach produkcji odzieży. Przeznaczony jest do pracy z maszynami przemysłowymi typu dwuigłówka drabinkowa cylindryczna.

Przyrząd odpowiada za:

• zawinięcie i prowadzenie uformowanego materiału
• wprowadzenie uformowanego zawinięcia pod stopkę
• utrzymanie zawiniętego profilu na całej długości szycia

Urządzenie przeznaczone do automatów szyjących którym można wykonać jedną z poniższych operacji:

• formowanie pojedynczego zawinięcia pod spód krawędzi materiału

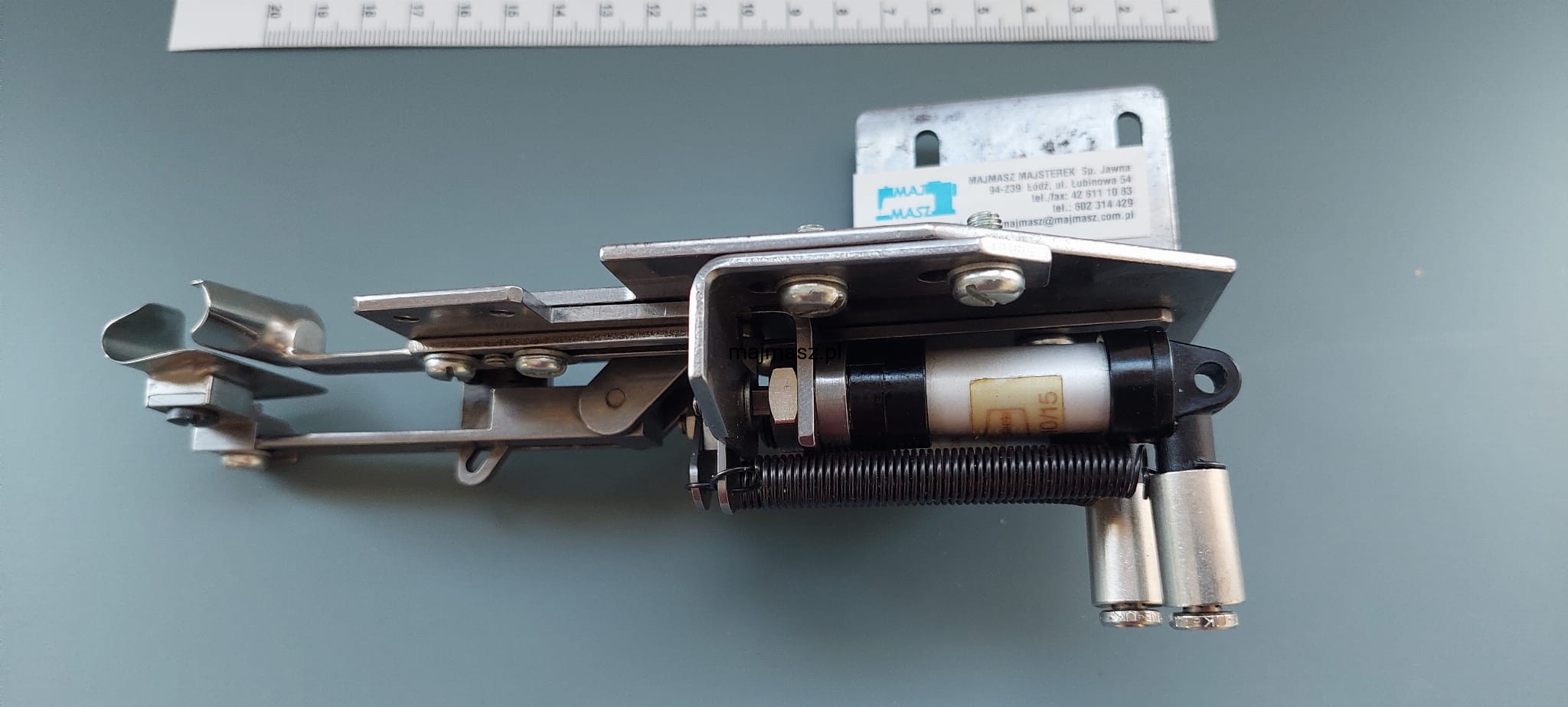

• składanie ,,na trzy” gotowego pasa lamówki lub ściągacza
• możliwość składania lamówki ,,na trzy” z jednoczesnym doszyciem do wyrobu

Zastosowanie przyrządu 97-R-9201F:

Przyrząd znajduje zastosowanie w produkcji odzieży damskiej i męskiej,

w szczególności w następujących operacjach:

• podwijanie dołów bluz dresowych
• doszywanie dolnego pasa w bluzach

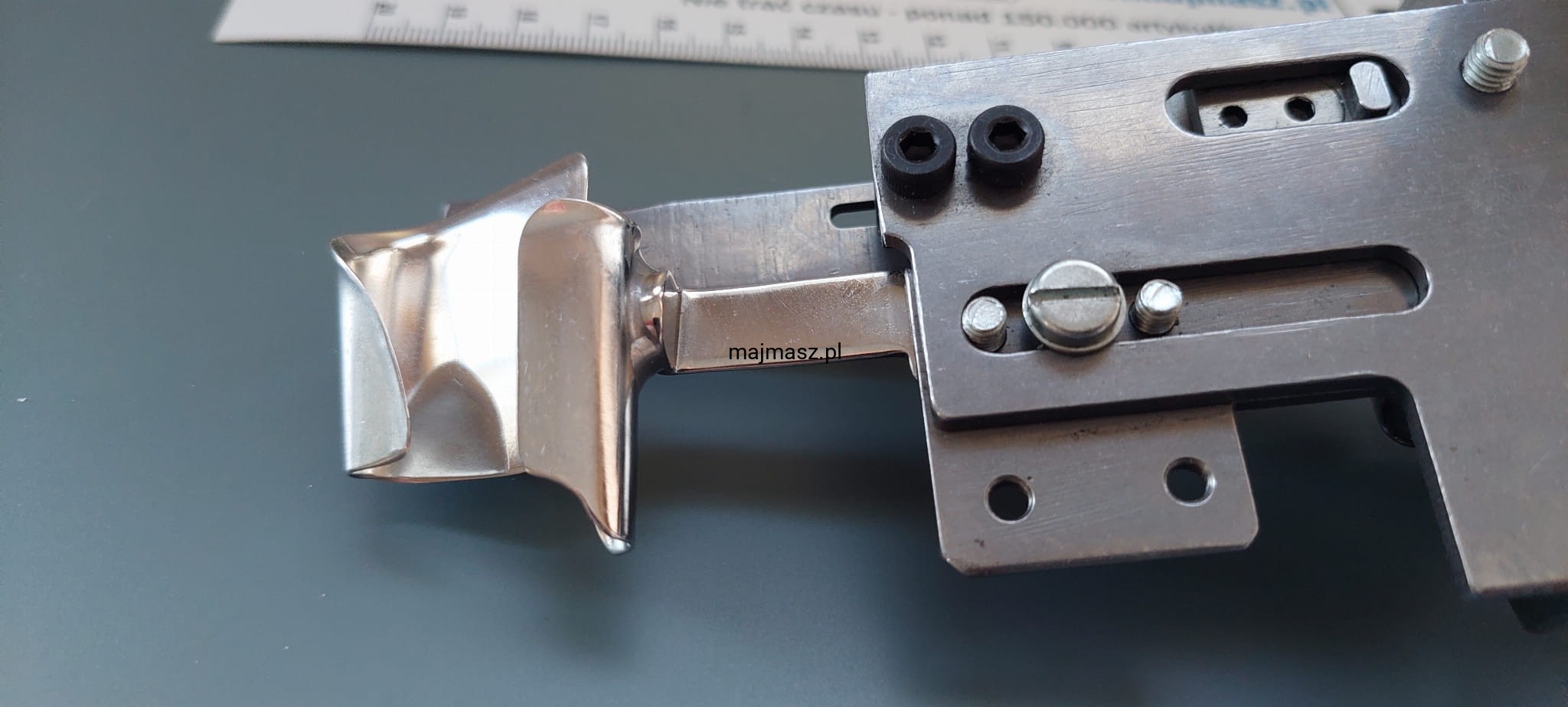

• doszywanie ściągacza w dołach bluz i kombinezonów

Materiały i rozmiary:

• wersja H / XH - do materiałów grubych i bardzo grubych
• rodzaje tkanin

  ○ jeans

  ○ dzianina dresowa

  ○ welur

  ○ drelich

  ○ flanela

• zawinięcie jednostronne pod spód
• szerokość zawinięcia dołu regulowana w zakresie od 8-35mm
• rozmiar wszywanego uformowanego paska maksymalnie 35mm

Maszyny kompatybilne:

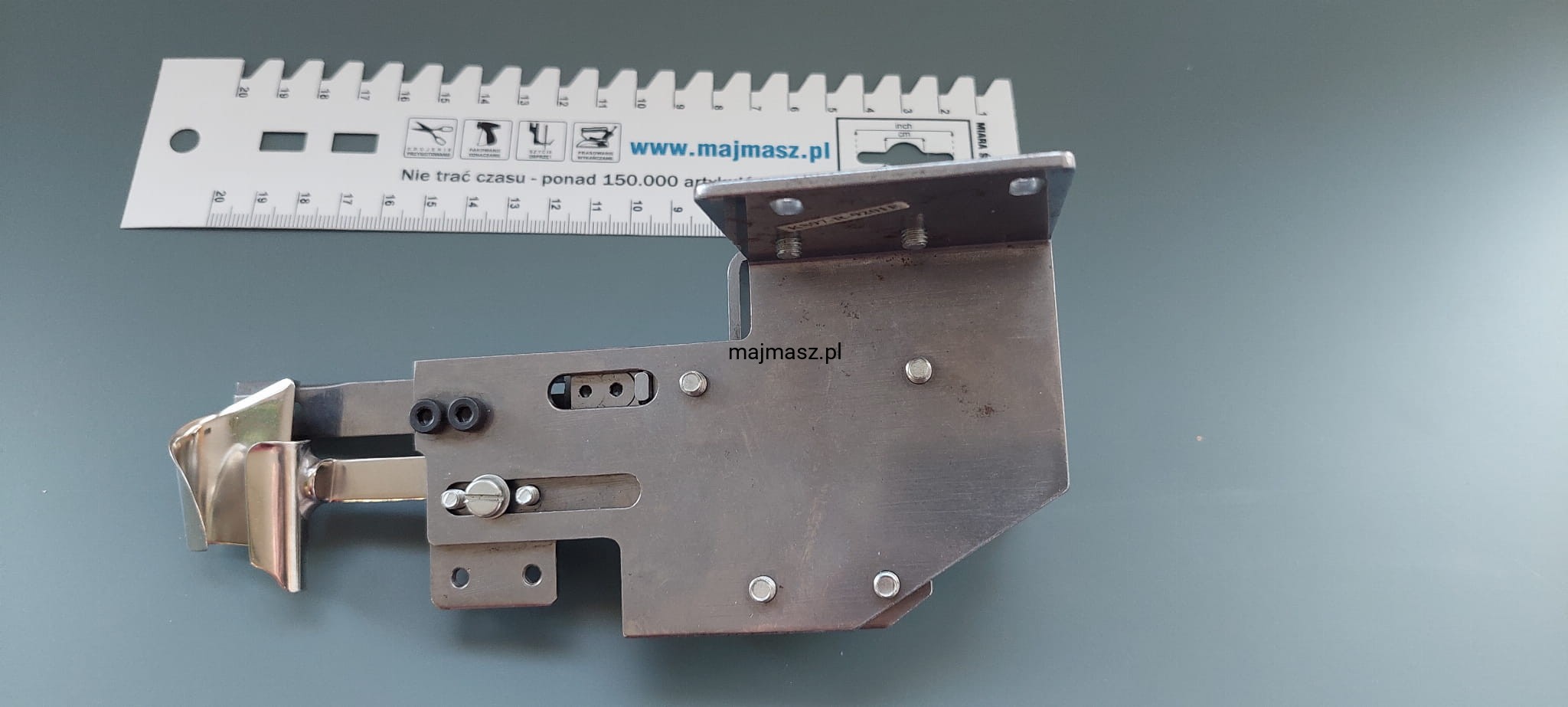

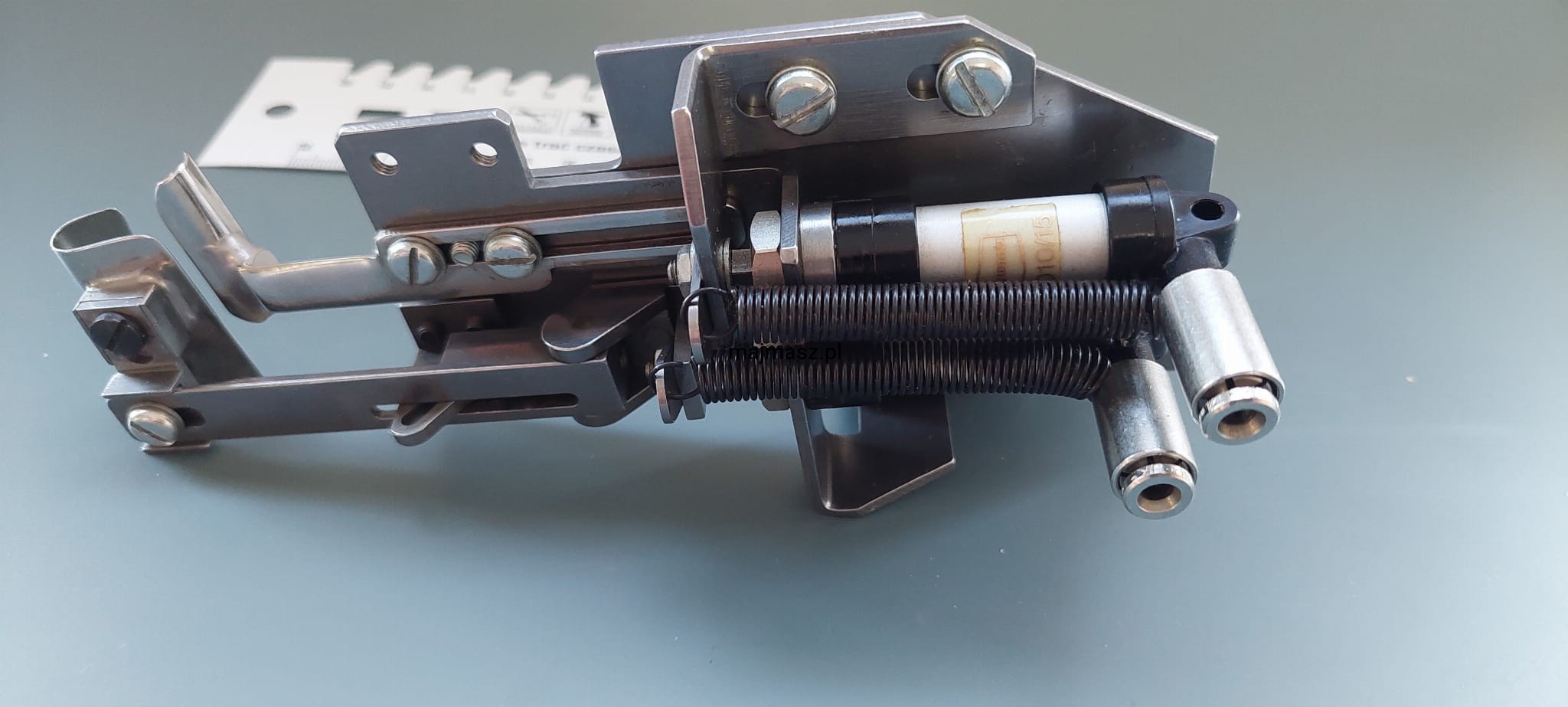

Przyrząd zaprojektowany do maszyny dwuigłowej cylindrycznej Union Special 34500.Istnieje możliwość montażu oprzyrządowania do innych maszyn o podobnej konstrukcji po wcześniejszej modyfikacji uchwytu montażowego.

Przykładowe modele maszyn:

• Union Special 34500
• Union Special 34700
• Pegasus W600

Montaż

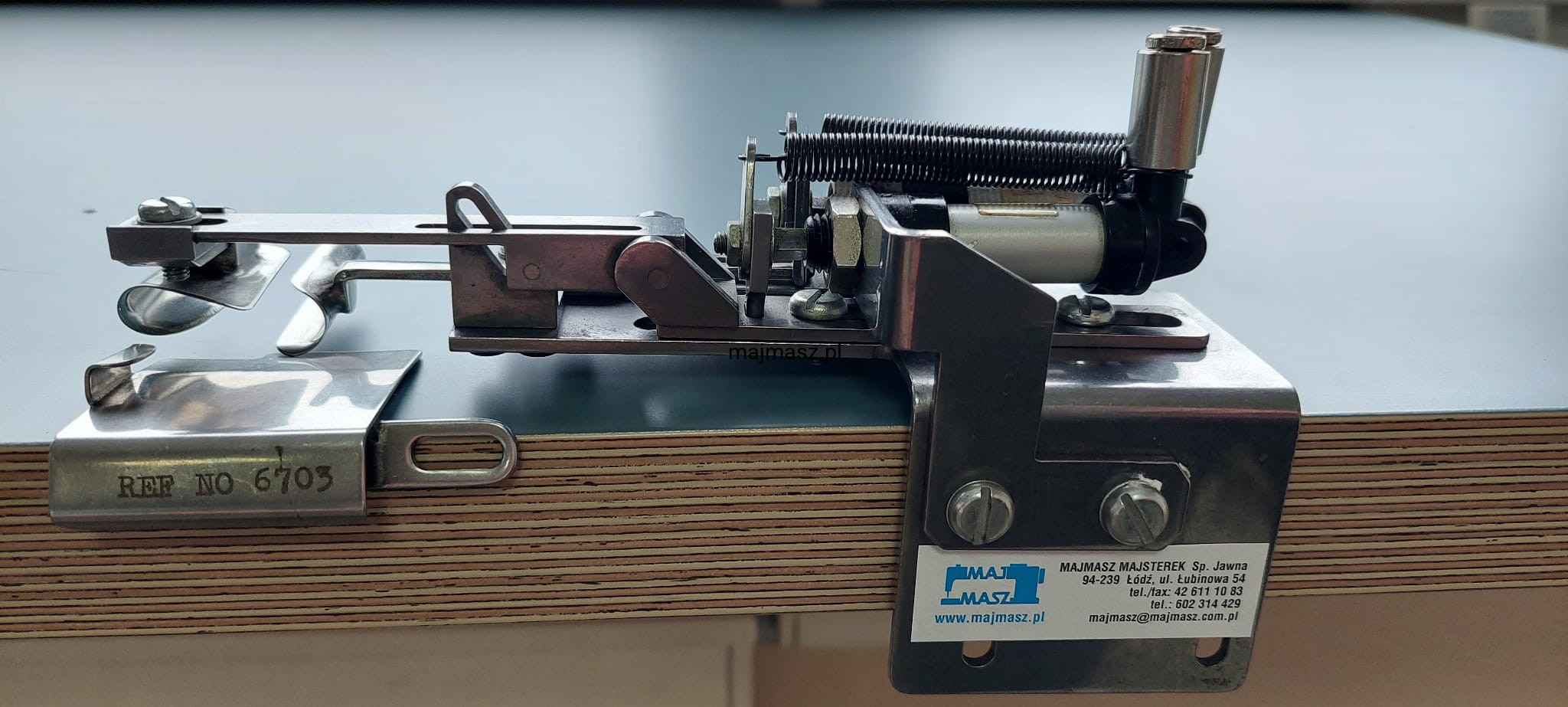

Przyrząd montowany jest w przedniej części pokrywy roboczej maszyny.

Ustawienie przyrządu należy wykonać tak, aby elementy zawijające uruchamiane przez siłowniki pneumatyczne znajdowały się przed stopką w polu szycia.

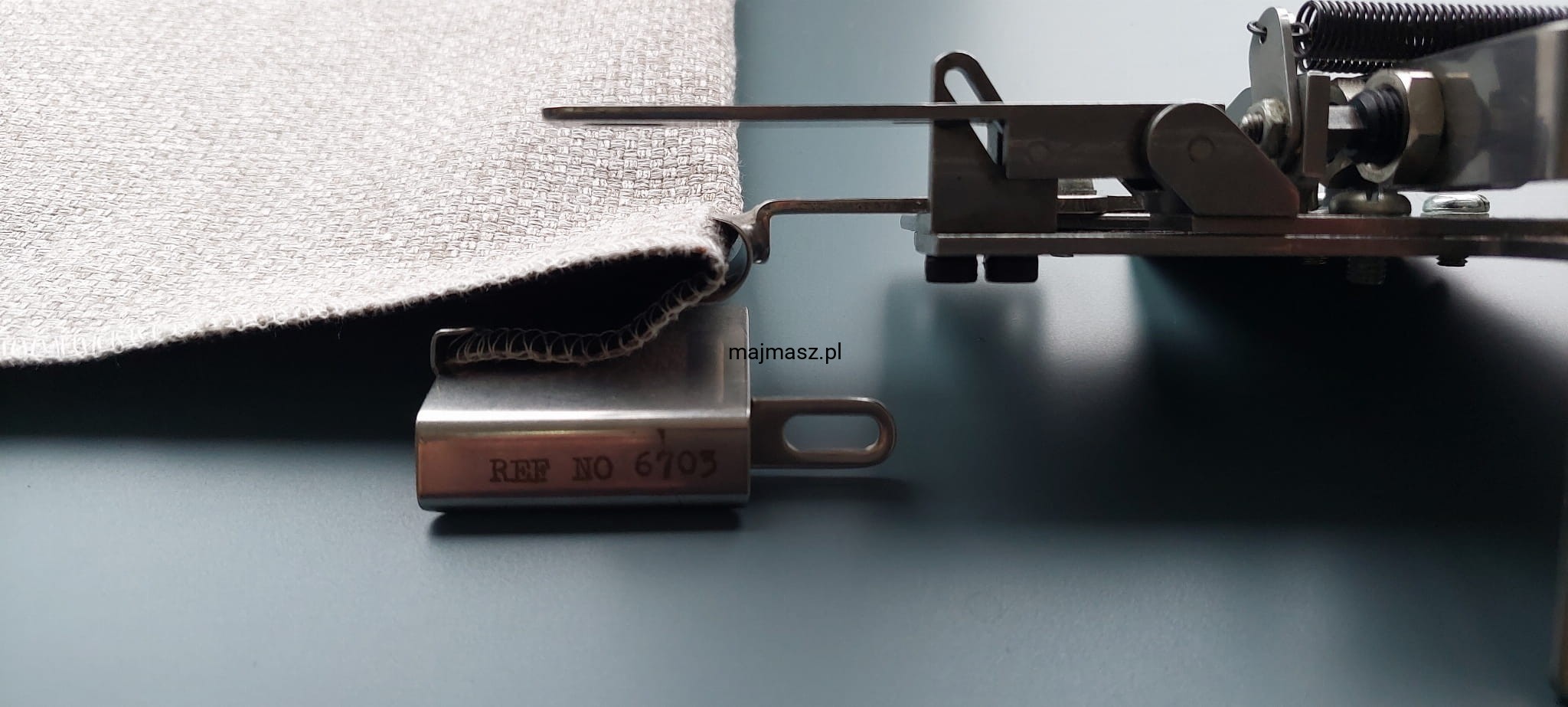

Na pokrywie przedniej pod zawijaczami montujemy ogranicznik który stabilizuje taśmę od dołu uniemożliwiając nadmierne jej wysuwanie się w spodniej warstwie.

Przyrząd umożliwia doszywanie taśmy ściągaczowej lub lamówki do wyrobu.

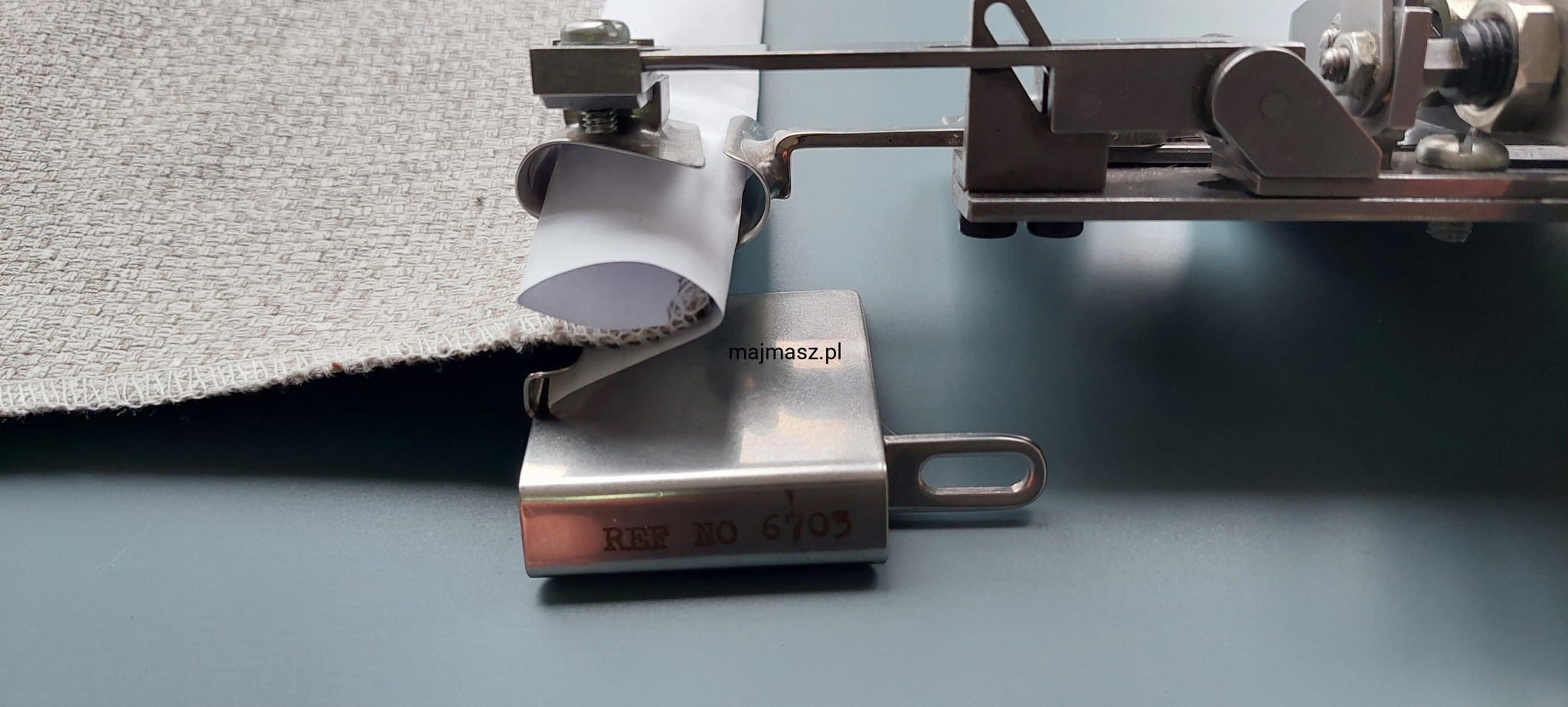

Wprowadzona w ruchome zawijacze taśma jest zawijana od góry pod spód,

a druga krawędź od dołu stabilizowana na dolnym ograniczniku.

W tak uformowaną, złożoną ,,na trzy” lamówkę mamy możliwość włożenia do środka krawędź wyrobu i obszycia dookoła.

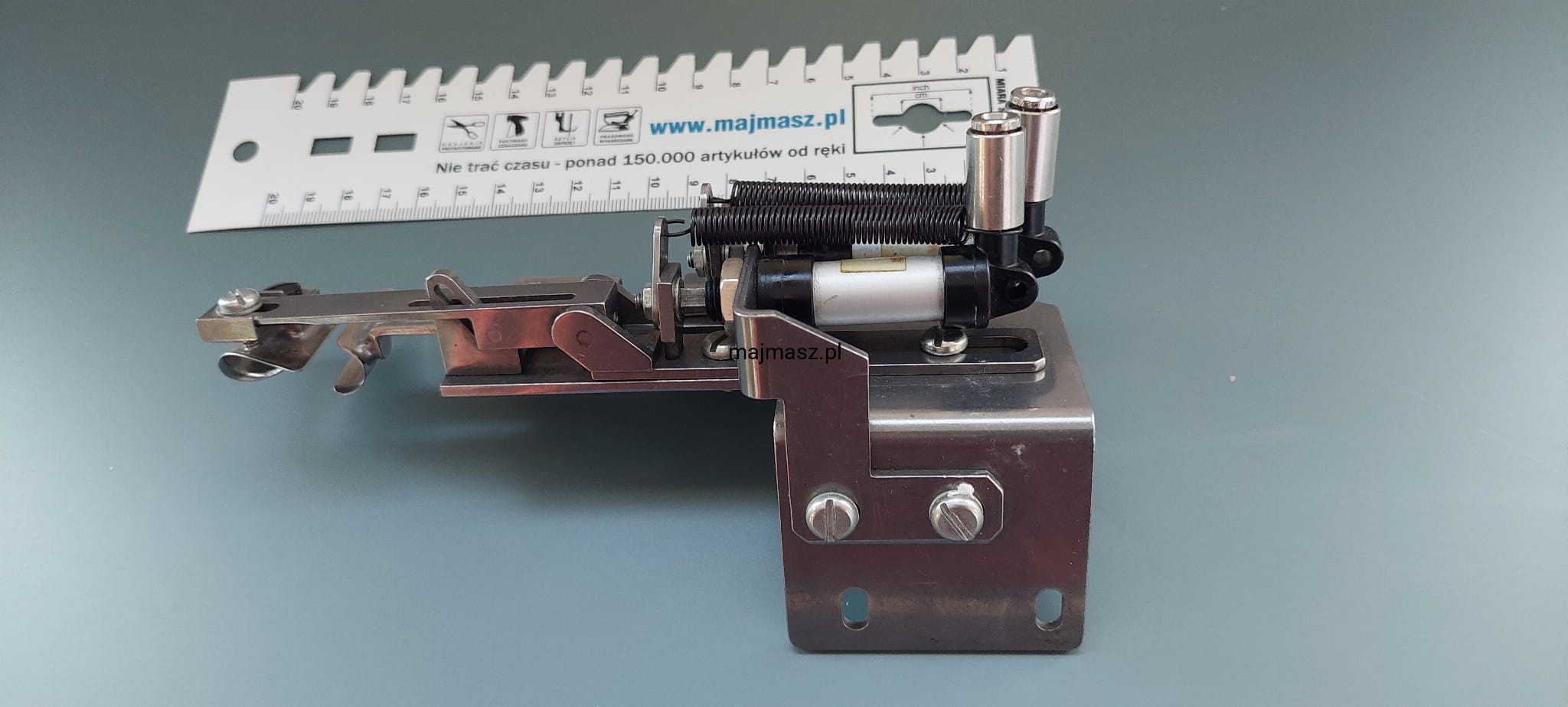

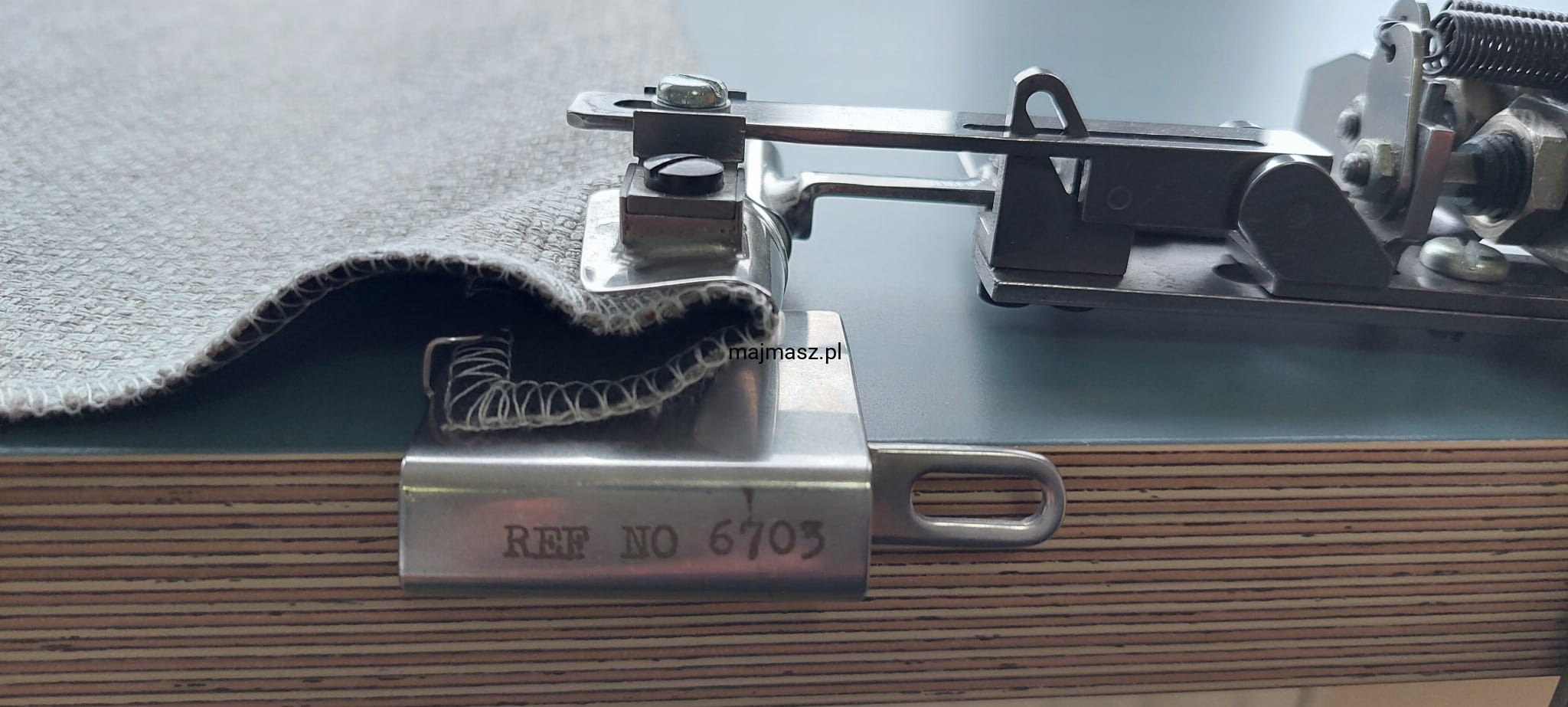

Przyrząd możemy wykorzystać jako pneumatyczny podwijacz brzegu materiału

1. doły bluz dresowych.

W takim przypadku należy zdemontować lewy ruchomy element zawijający.

Zawinięcie krawędzi wyrobu odbywa się na prawym ruchomym zawijaczu.

Szerokość zawinięcia regulujemy poprzez przestawienie pozycji zawijacza w kierunkach prawo-lewo.

Dolny prowadnik montowany do przedniej pokrywy maszyny jest ogranicznikiem dla spodniej warstwy podwijanej. Ustawienie tego prowadnika w kierunkach prawo-lewo decyduje o estetycznym wykończeniu wewnętrznej strony wyrobu.

Oprzyrządowanie wyposażone jest w siłowniki pneumatyczne, które załączają elementy formujące w określonej fazie cyklu szycia (początek-koniec obszycia obwodu).

Przyrząd dedykowany jest do maszyn automatycznych wyposażonych w:

• automatyczne obcinanie nitek w końcowej fazie cyklu szycia
• podnoszenie stopki po zakończeniu cyklu szycia
• pozycjonowanie igieł

Dla prawidłowej pracy urządzenia niezbędne jest podłączenie przyrządu do instalacji pneumatycznej, oraz dodatkowego wyposażenia maszyny w mikroprzełącznik kolanowy lub zawór dwudrożny sterujący dopływem powietrza do siłowników przyrządu.

Mikroprzełącznik kolanowy nie wchodzi w zestaw wyposażenia przyrządu.

Dla uzyskania najlepszych efektów podczas wszywania paska po obwodzie będzie zastosowanie naprężacza prowadnika rolkowego obwodów zamkniętych np. typu Racing RTF.

Zastosowanie takiego naprężacza powoduje:

• równomierne umarszczenie ściągacza na całym obwodzie wyrobu
• płynne i szybkie wszywanie paska w obwód
• ułatwienie pracy w obsłudze maszyny i przyrządu powijającego

Korzyści z zastosowania przyrządu 97-R-9201F:

• estetyczne i profesjonalne doszycie paska lub ściągacza do wyrobu
• wysoka powtarzalność operacji
• zwiększenie wydajności pracy
• ułatwienie pracy przy długich seriach
• oszczędność czasu i kosztów produkcji.

Dodatkowe informacje:

• oprzyrządowanie przeznaczone do zastosowań przemysłowych w procesach produkcji odzieży
• ograniczona kompatybilność przyrządu z wieloma maszynami.
