lamownik 5116 36mm 97-516-36 # K-5116

Przyrząd do wszywania paska K-5116 do maszyn typu paskarka i gumopaskarka.

Kod produktu: K-5116

Opis produktu

Specjalistyczny oprzyrządowanie K-5116 przeznaczone do formownia i wszywania paska.

Przyrząd składa się z trzech elementów, które umożliwiają jednoczesne wykonanie następujących operacji:

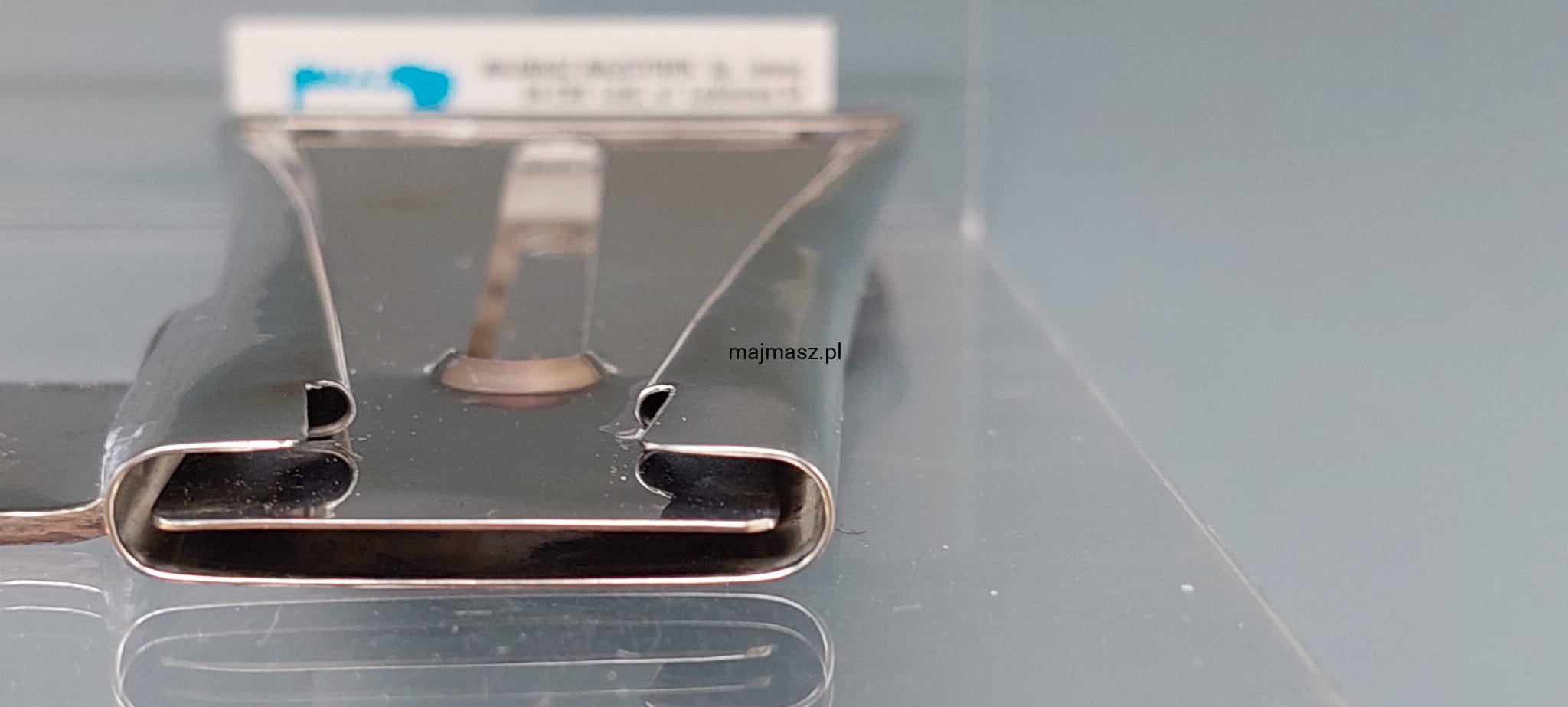

• zwinięcie lamówki od góry w formie lampasu
• zwinięcie lamówki od dołu w formie odwróconego lampasu
• wprowadzenie między dwie złożone taśmy krawędzi materiału

W wyniku takich czynności uzyskujemy złożony i uformowany pas połączony z elementem szytej odzieży.

Zastosowanie przyrządu K-5116

Oprzyrządowanie K-5116 znajduje zastosowanie  w produkcji odzieży damskiej i męskiej umożliwiając wykonanie pasa złożonego z dwóch lamówek.

Szczególnie polecany do:

• produkcji spodni męskich i damskich
• produkcji spódnic
• spodnie i kombinezony odzieży roboczej i ochronnej

Rozmiary i wersje

• wersja M – do materiałów średniej grubości
• rozmiar dostępny 36mm szerokość gotowego pasa
• rozmiar wejściowy lamówek 58mm

Dedykowane materiały

• bawełna
• tkaniny lniane
• materiały poliestrowe
• tkaniny poliamidowe

Maszyny kompatybilne

Przyrząd K-5116 przeznaczony jest do przemysłowych maszyn typu paskarka i gumopaskarka.

Przykładowe modele maszyn:

• Kansai Special DLR-1508
• Siruba VC-008
• Zoje ZJ-1414

Montaż

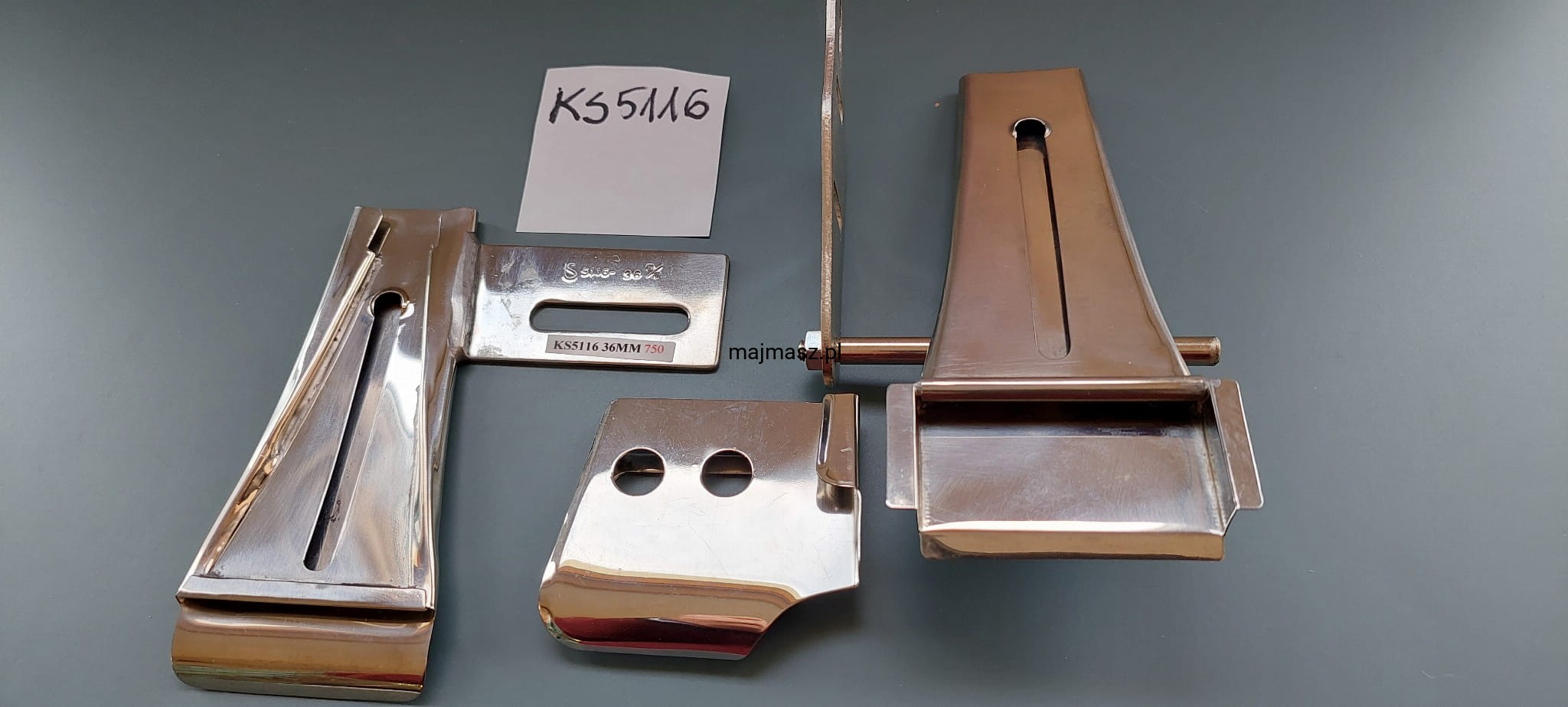

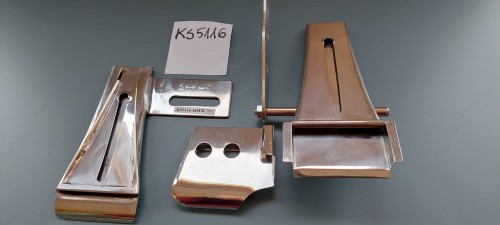

Oprzyrządowanie K-5116 składa się z trzech elementów:

• prowadnik zwijacz taśmy górnej
• prowadnik zwijacz taśmy dolnej
• prowadnik materiału pomiędzy taśmami

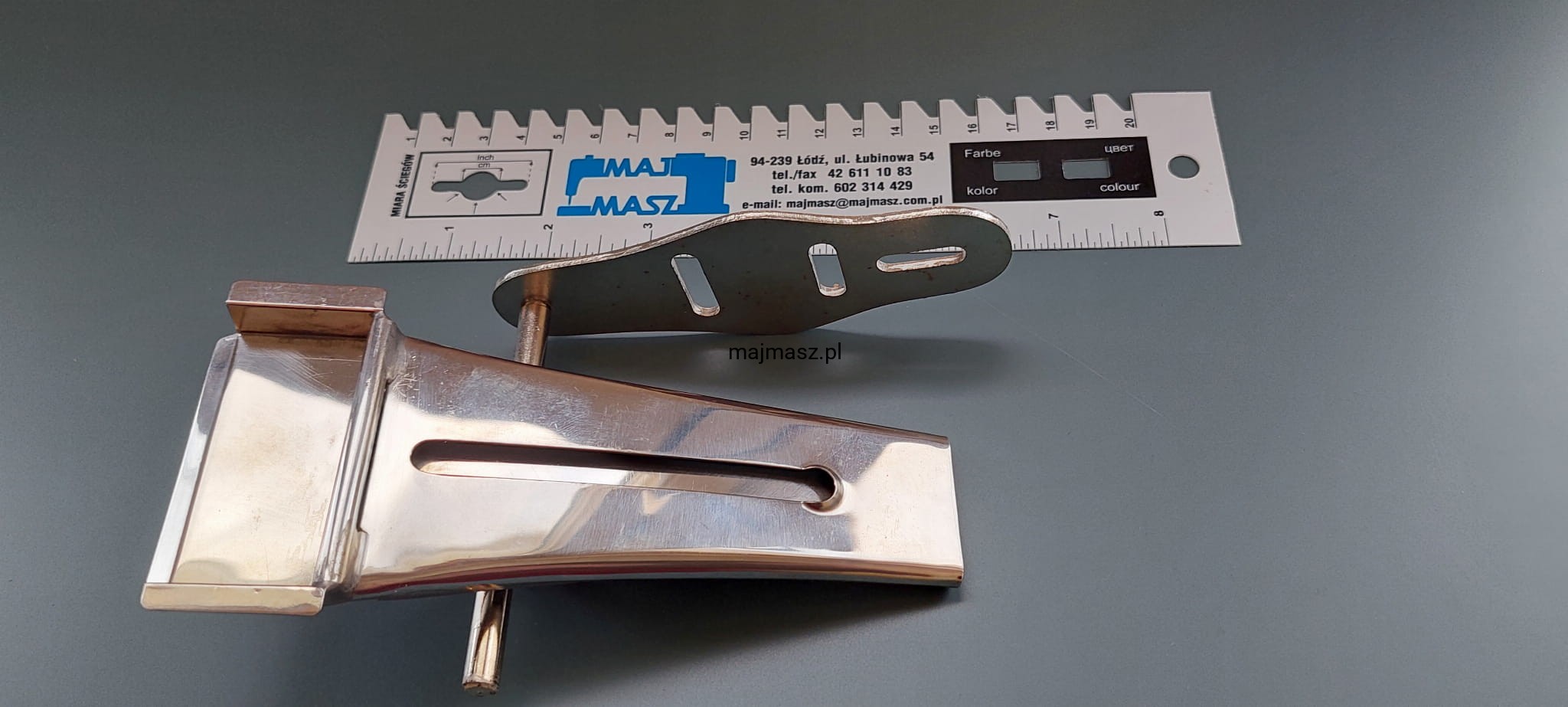

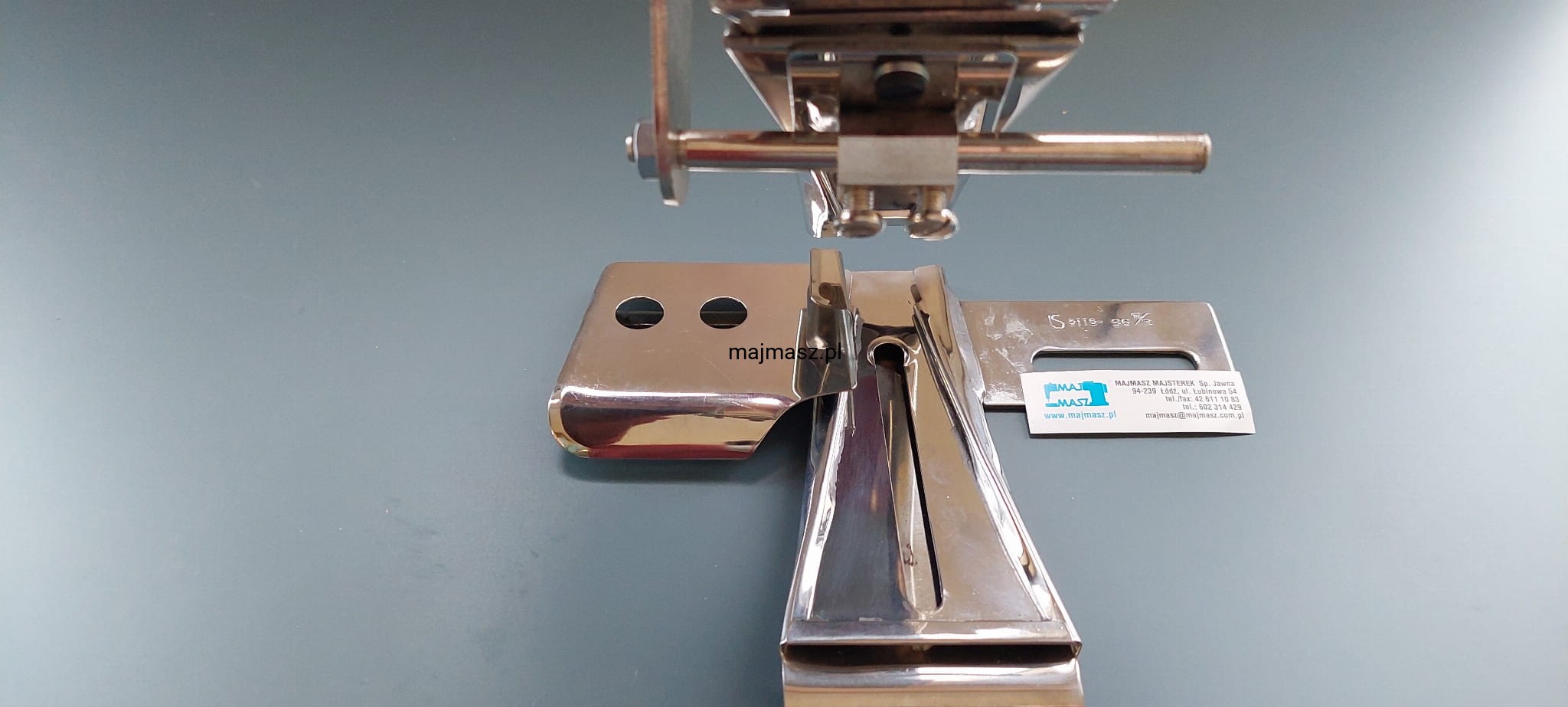

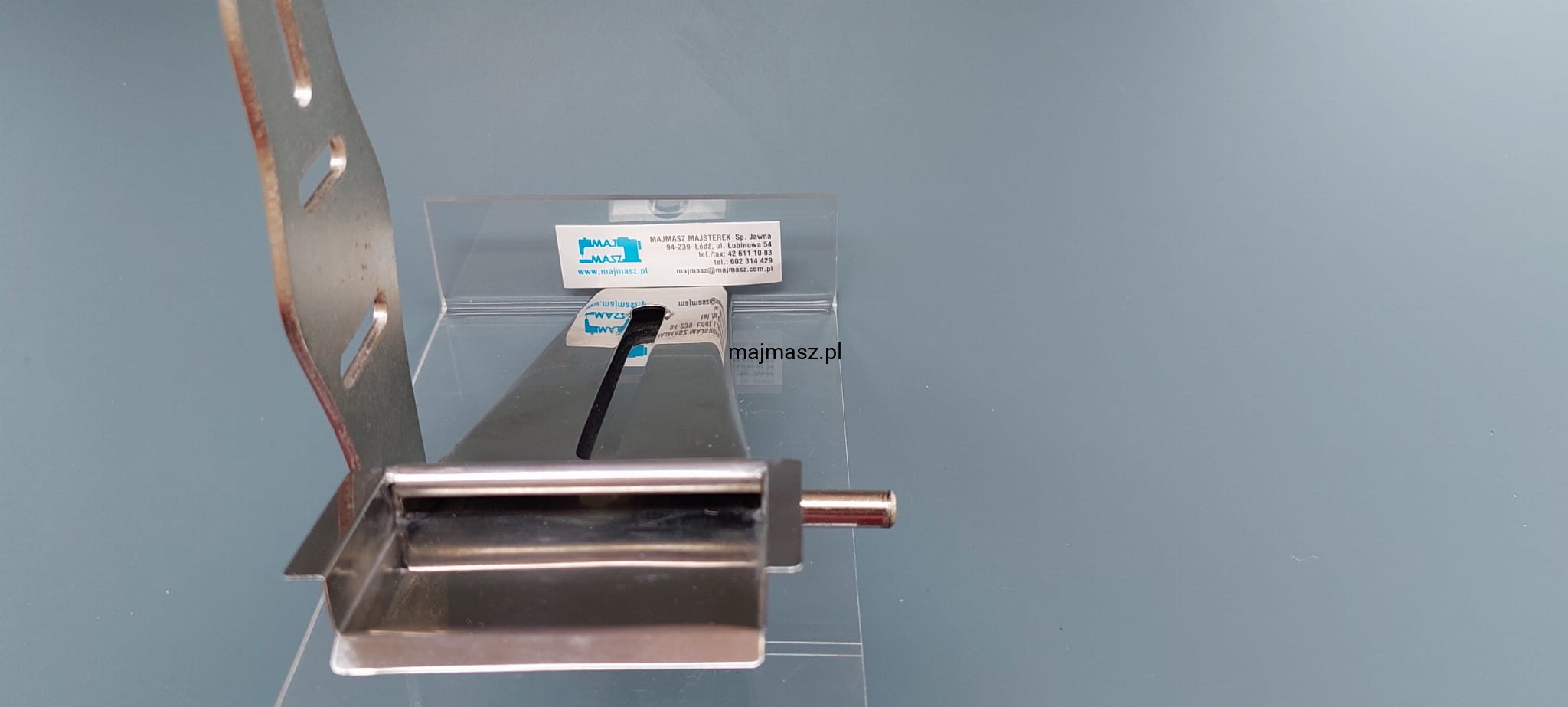

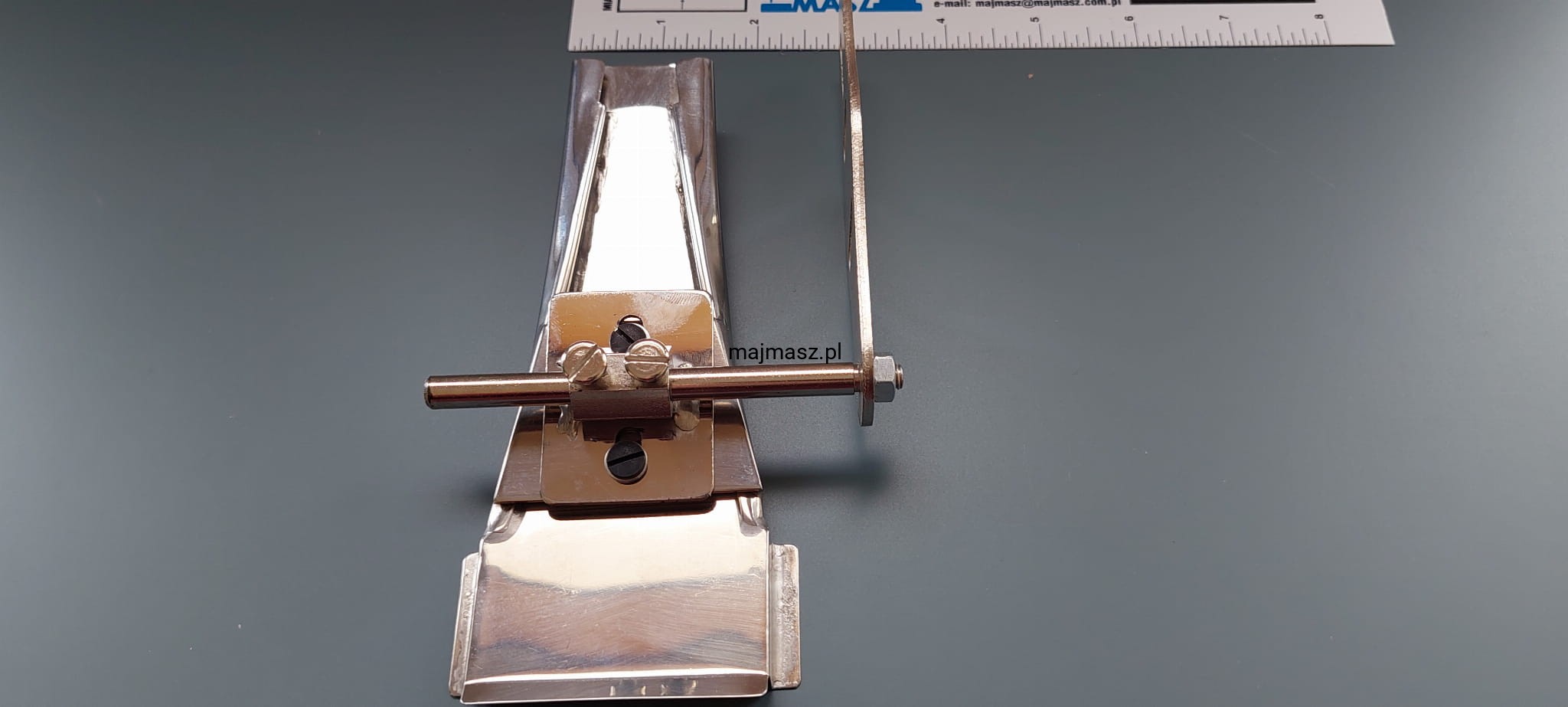

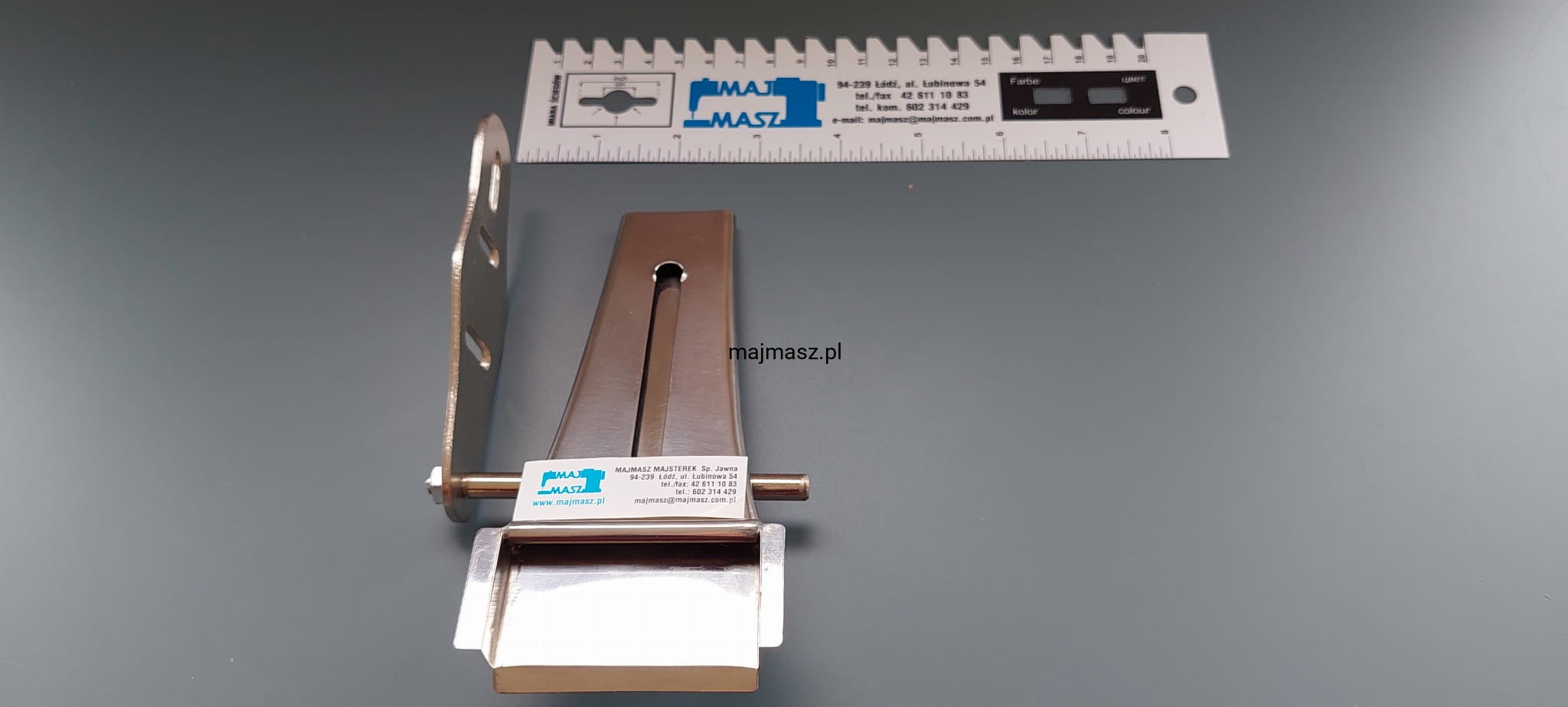

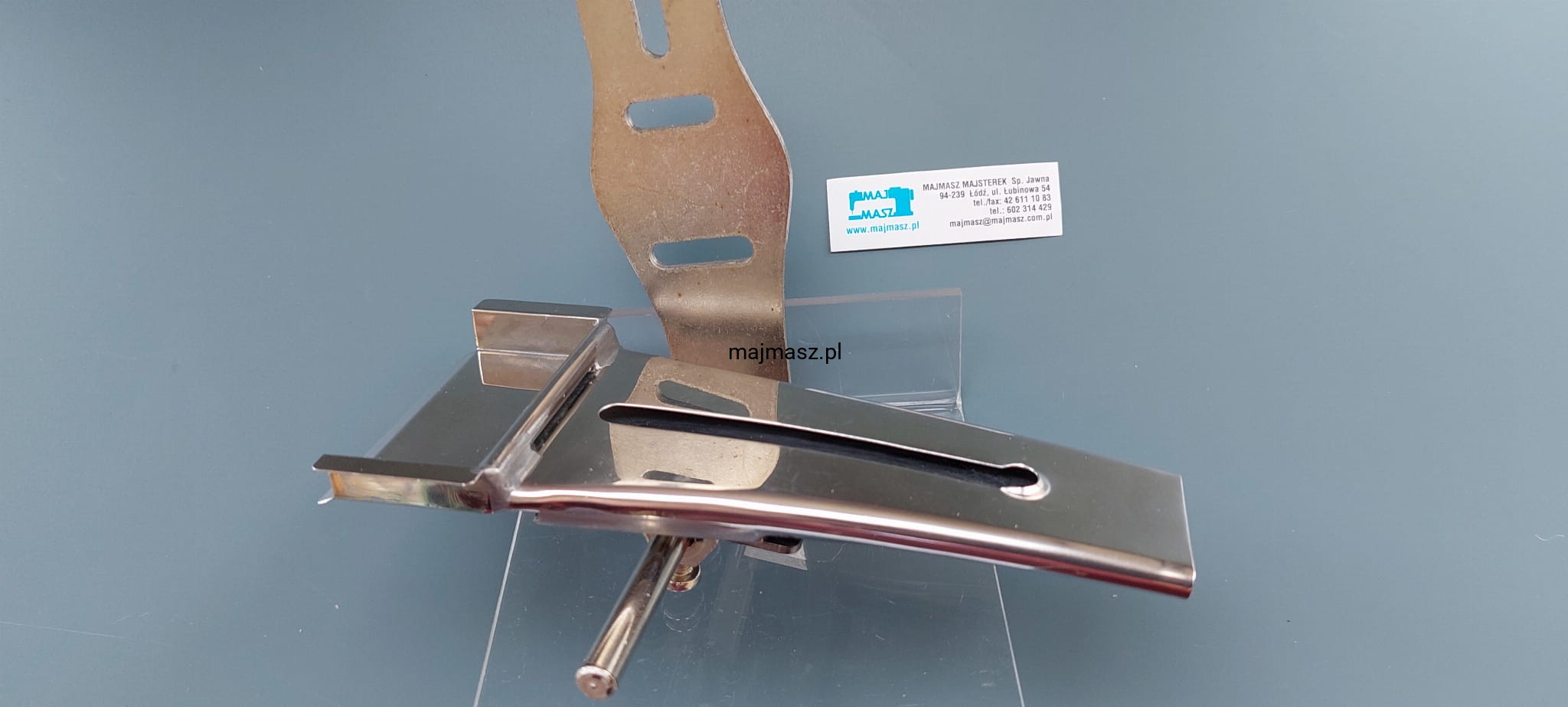

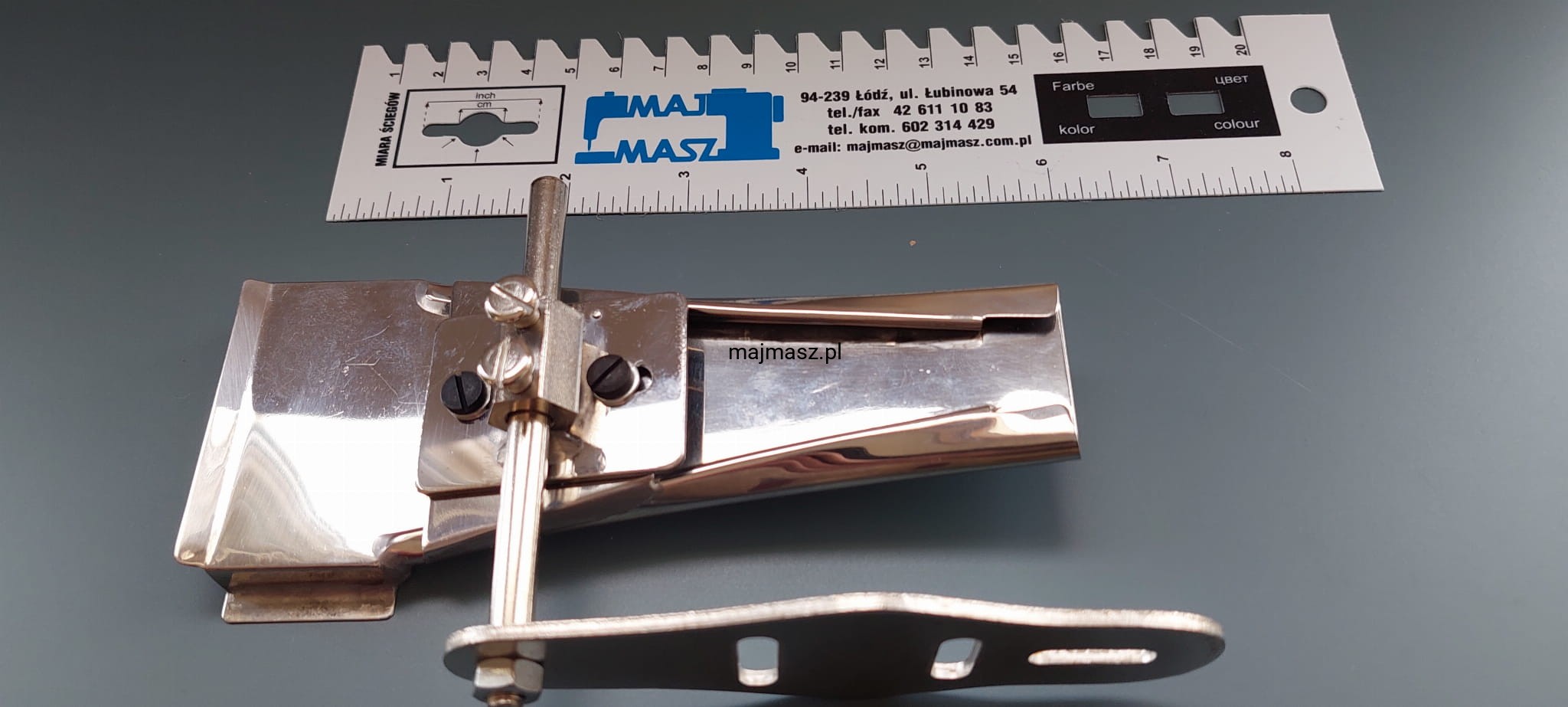

Prowadnik zwijacz taśmy górnej montuje się na dodatkowym uchwycie, który jest na wyposażeniu oprzyrządowania. Uchwyt montujemy do pokrywy bocznej zespołu igielnicy. Natomiast prowadnik taśmy górnej przykręcamy na zamontowanym uchwycie. Sposób montażu przedstawiony jest na zdjęciu w załączonej galerii.

Prowadnik taśmy dolnej montuje się bezpośrednio na listwie montażowej w płaszczyźnie roboczej maszyny. Listwa montażowa jest elementem zintegrowanym z maszyną i nie stanowi wyposażenia przyrządu.

Prowadnik materiału pomiędzy taśmami montujemy również na listwie montażowej, ale po lewej stronie listwy.

Oprzyrządowanie wymaga zastosowania dwóch odrębnych rozwijarek lamówki:

• osobnej rozwijarki do lamówki podanej od góry np. B801 lub B801C firmy SURUCU

• osobnej rozwijarki do lamówki podanej od dołu np. B801A firmy SURUCU

Rozwijarki nie wchodzą w komplet wyposażenia oprzyrządowania!

Dodatkowym elementem usprawniającym proces szycia jest specjalna stopka z prowadnikami bocznymi. Zdjęcie stopki załączone jest w galerii obrazów przyrządu.

Zastosowanie tej stopki stabilizuje i utrzymuje uformowany pasek idealnie w polu szycia, zapewniając precyzyjne odległości szwów na pasku.

Stopka podobnie jak rozwijarki nie stanowi wyposażenia przyrządu!

Korzyści z zastosowania przyrządu K-5116

• zwiększenie wydajności pracy
• wysoka powtarzalność operacji
• estetyczne i profesjonalne wykończenie wyrobu
• ograniczenie procesów technologicznych
• oszczędność czasu i kosztów produkcji

Informacje dodatkowe

• możliwość wykonania przyrządu w innym rozmiarze
• realizacja na indywidualne zamówienie
• dostawa zamówionego oprzyrządowania – SURUCU- Turcja
